產品特點:
1、蒸發器內徑為φ200mm、高度約為5.2的金屬圓盆。
2、蒸發器為金屬圓形結構、內壁應圓滑，蒸發器刃口不得有毛刺或碰傷等缺陷。
3、所有與水接觸的部位應光滑，其相互配合或連接部焊縫應嚴密、牢固、不得有滲漏水現象。
4、蒸發器各零、部件的裝配應正確，不得有松脫、變形及其它影響使用的缺陷。
5、蒸發器各零、部件所敷保護層應牢固、均勻、光潔，不得有脫層、銹蝕等缺陷。
6、蒸發器與安裝框架應安裝方便，并能使蒸發器在正常使用中不會因風力影響而脫開。
7、附件:帶刻度量杯一只、儲水器一個、安裝框架一個、金屬絲網罩一個(防鳥飲水，用戶可自
選)。
介紹：
1、翅片類型：波紋片或者平片。
2、銅管采用高純度無縫紫銅管，壽命長，不易破裂腐蝕
3、盤管外框端板采用**鋼板制作而成，強度高，耐腐蝕，裝配組合容易。
特點：
1、獨特的交叉管方式可保證整個盤管迎風面積分液均勻。
2、翅片與銅管經機械漲管或超高壓液壓漲管，確保接觸緊密，發揮較佳換熱效果。
3、套片間距選擇性大，減少了低溫系統盤管積霜的影響。
4、盤管內回路依據設計流速需要，采用單、雙回流系統，水阻小，熱交換性能好。
5、冷媒盤管經高溫加熱真空干燥作業，確保腔內無雜質水份存在。

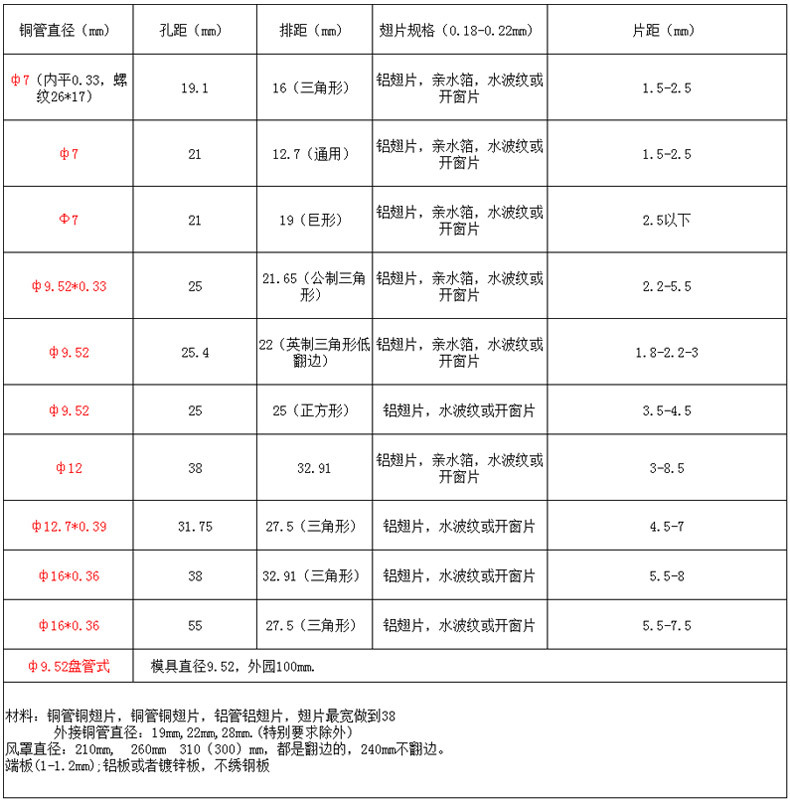

結構參數：
銅管直徑 |
孔距 |
排距 |
材料 |
參考片距 |
Ф5 （18排） | 21 | 18.2 | 光管，白箔，zui長做到650 | 1.5-4 |
ф7*0.41彎頭規格19.15*16*20H | 19.15 | 16(矩形韓) | 鋁、銅翅片，白箔、親水箔 | 1.5-2.5 |
ф7 | 21 | 12.7（錯排） | 白箔、親水箔片有開窗 zui短做到100mm | 1.5-2.5 |
Ф7 | 21.8 | 20（三角形收冷） | 銅翅片，白箔、親水箔 | 2.2-4 |
Ф7 | 17 | 14.7（凌形和長方形汽車空調） | 銅管白箔 | 2.5 |
ф9 | 25 | 21.65 | 鋁、銅\翅片，白箔、親水箔 | 2.0-4.5 |
ф9.52 （12排） | 25 | 21.65（公制三角形） | 鋁、銅\翅片，白箔、親水箔 | 2.2-8 |
ф9.52 | 25.4 | 22（英制三角形） | 鋁、銅翅片，白箔、親水箔 | 1.8-2.2-3.5 |
ф9.52 | 25 | 25（正方形） | 鋁、銅翅片，白箔、親水箔 | 3.5-4.5 |
12 | 38 | 32.91（三角形） | 鋁、銅翅片，白箔 | 5-8.5 |
ф12.7 | 35 | 35（正方形） | 鋁、銅翅片，白箔 | 5~8 |
ф12.7 | 31.75 | 27.5（三角形） | 鋁、銅翅片，白箔 | 3-7.5 |
ф15.88 | 38 | 32.91（三角形） | 鋁、銅翅片，白箔 | （zui小2.7）4.5-8 |
Ф15.88 | 55 | 27.5（三角形） | 鋁、銅翅片，白箔 | 5-7.5 |
ф9.52盤管式 | 模具直徑9.52，外園100mm | |||
以9.52為例 | 產品zui長做到4m，翅片zui長40個孔位，寬度zui大做到1.2m，厚度做到1.5m以內 | |||
Ф8銅管蒸發器
| 壁厚0.5 中心距60，zui長做到3m，整根管 | |||
-
